エンジンブロック着座確認を自動化

エンジンブロックの着座確認・クランプの起動と確認工程を改善!



× 改善前の問題 ×

× パレットとコネクタで接続していたので可動域に制限があった
× コネクタ着脱の手間やピン折れなどのトラブルがあった



〇 改善後の効果 〇

〇 非接触で給電できることにより、可動域の制限がなくなりラインの自動化に成功
〇 着脱作業のタイムロスがなくなり、コネクタのトラブルも解消され効率的になった
〇 ワイヤレス給電システムがリモートデバイス局となるため、CC-Linkマスタからの直接制御が可能になった



■ 改善方法 ■

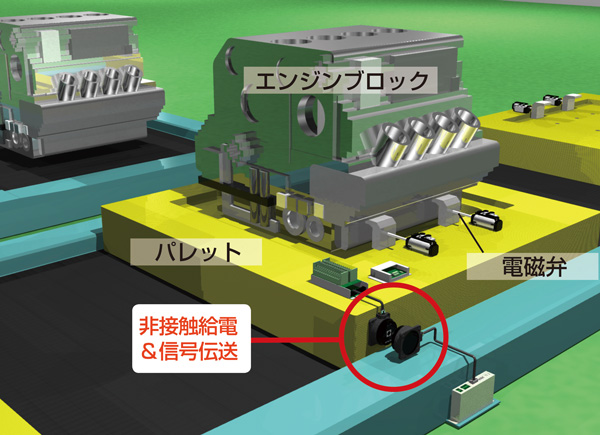

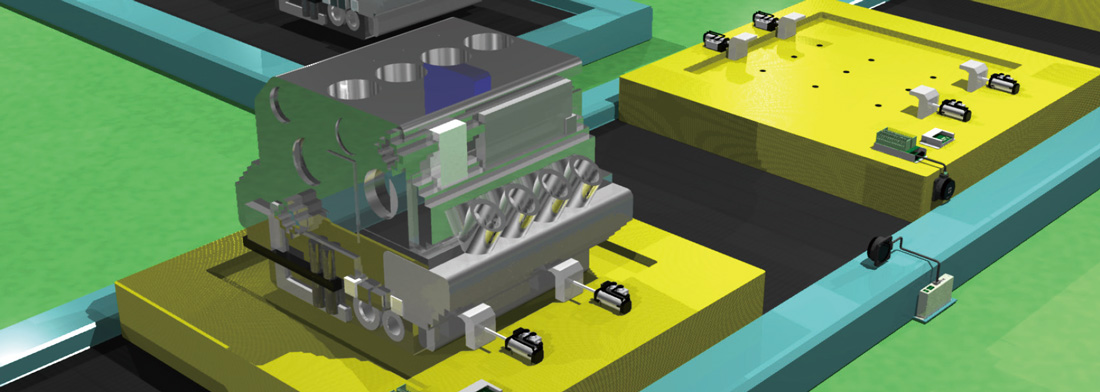

搬送パレット上の各種センサ・電磁弁へワイヤレス(非接触)で給電を行う。
また、センサからの着座信号の入力や電磁弁への出力も同時に行うことができる。
そのため、コネクタやケーブルベアのような有線での給電時に生じる可動域の制限を解消することができた。
また、ワイヤレスでの入力信号と出力信号の点数を増設できるため、センサや電磁弁を増やしたい場合は容易に対応可能。

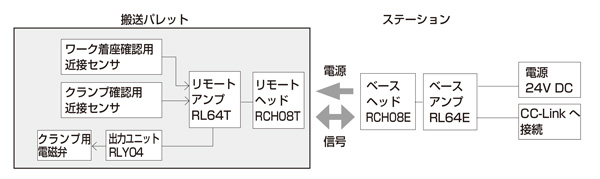

■ 構成図 ■

※「リモートアンプ」「リモートヘッド」「ベースヘッド」「ベースアンプ」とは、株式会社ビー・アンド・プラスのワイヤレス給電システムです。
